GA44H型双杠杆安全阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

用途特点
GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许、最高值，介质可为蒸汽、空气。
外形尺寸和连接尺寸(mm)
型号 公称通径 DN(mm) 尺 寸 (mm)
do-z D D1 D2 D6 f f2 b Z-d H L
GA44H.6 80 50×2 200 160 135 / 3 / 20 88 410 840
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 88 410 840
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 88 410 840
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840
型号 公称通径DN(mm) 尺 寸 (mm)
承 插 式 法兰式
d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1
GA44H.6 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 88

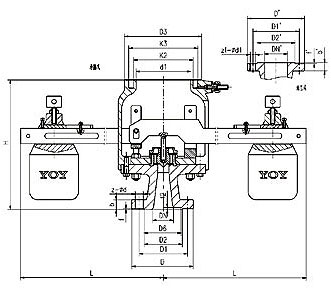

产品结构

温馨提示：“GA44H型双杠杆安全阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
