详细介绍

溢流阀产品用途
溢流阀可用于高压注水泵的管路上，作为超压保护装置。

溢流阀主要性能规范
型号 公称压力 (MPa) 开启压力分级 工作温度（℃） 适用介质
AY42H60 HA802Y60 16.0 6.36.0 200 水、油品等
AY42H-250 HA802Y-250 25.0 1.0-25.0
AY42H-400 HA802Y-400 HA802Y-600 40.0-60.0 20.0-60.0
溢流阀主要零部件材料
NO. 零件名称 AQ-20 材料
1 阀体 碳钢
2 阀座 不锈钢
3 阀瓣 不锈钢
4 阀盖 焊接件
5 弹簧 50CrVA
溢流阀外形尺寸和连接尺寸(mm)
型号 公称通径DN(mm) 尺寸(mm)
Rc ZG L L1 ≈H
HA802Y-600 15 1/2〞 1/2〞 52 90 250
25 1〞 1〞 52 113 275
40 11/2〞 11/2〞 52 157 336
溢流阀　外形尺寸和连接尺寸(mm)
型号 公称通径DN(mm) 尺寸 (mm)
D D1 K M Z-Фd B L L1 RC ≈H
AY42H60 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1〞 329
20 165 115 30 M52×2 6-26 28 80 150 11/2〞 447
25 200 145 38 M80×3 6-29 40 90 180 2〞 485
32 225 170 42 M100×3 6-33 50 100 200 21/2〞 570

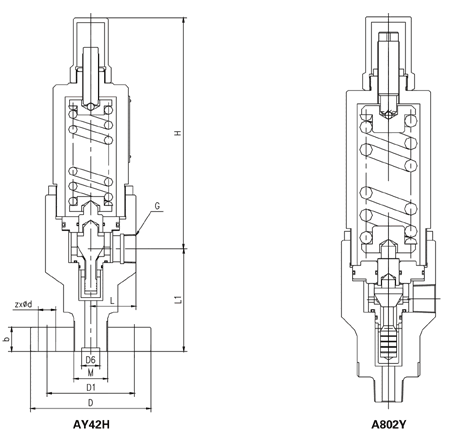

溢流阀产品结构

溢流阀

温馨提示：“溢流阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
