对夹四氟蝶阀

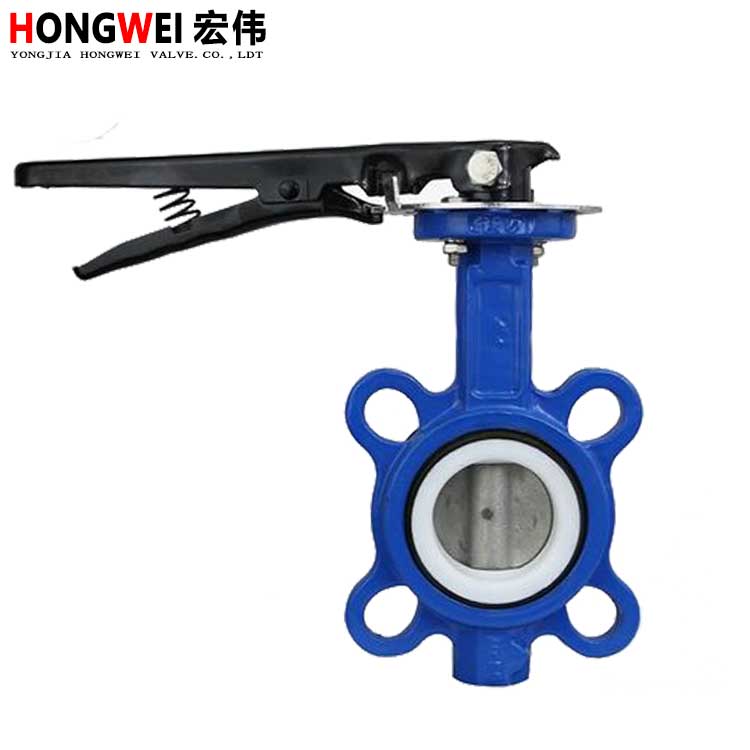

对夹四氟蝶阀/D71F手动对夹四氟蝶阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

对夹氟密封蝶阀
概述
D71F-16手柄四氟蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

特点
  • 小型轻便，容易拆装及维修，并可有任意位置安装。
  • 结构简单，紧凑，90°回转启闭迅速。
  • 操作扭矩小，省力轻巧。
  • 流量特性趋于直线，调节性能好。
  • 启闭试验次数多达数万次，寿命长。
  • 达到完全密封，气体试验泄漏为零。
  • 选择不同零部件材质，可适用多种介质。
D71F-（6,10,16）Z系列尺寸
公称通径 结构长度
（标准值）		 外形尺寸（参考值） 连接尺寸（标准值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/ 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22


手动对夹式蝶阀设计标准:
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

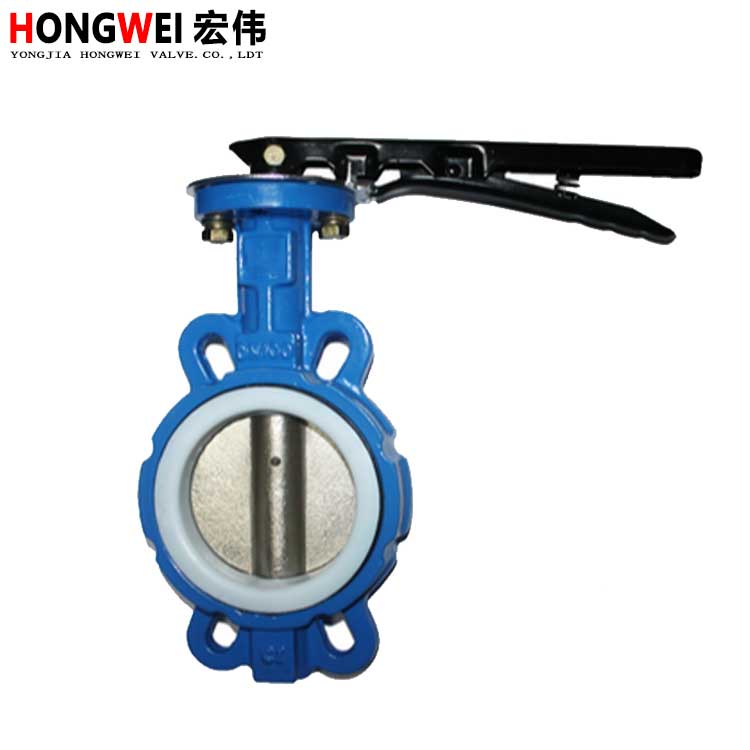

手动对夹四氟蝶阀



温馨提示：“对夹四氟蝶阀/D71F手动对夹四氟蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
