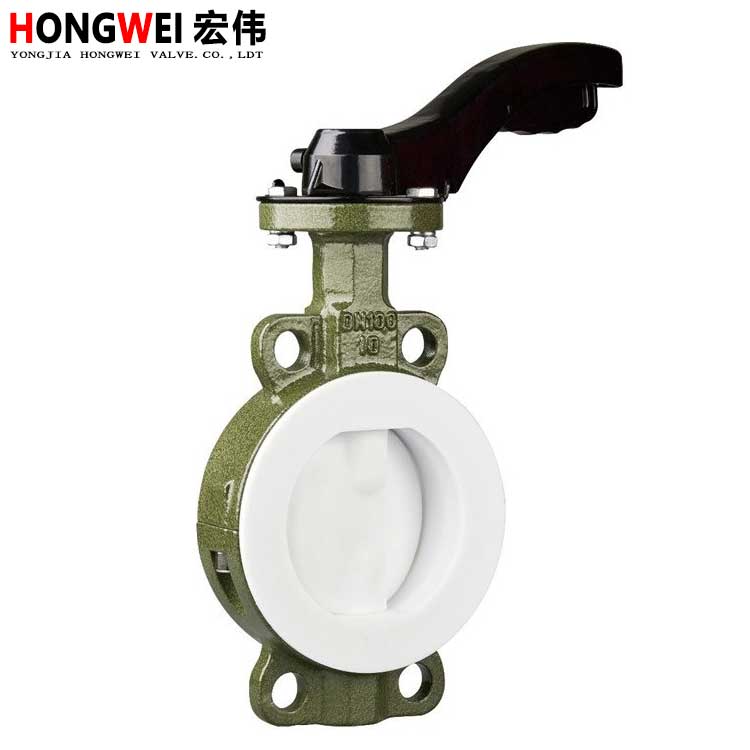

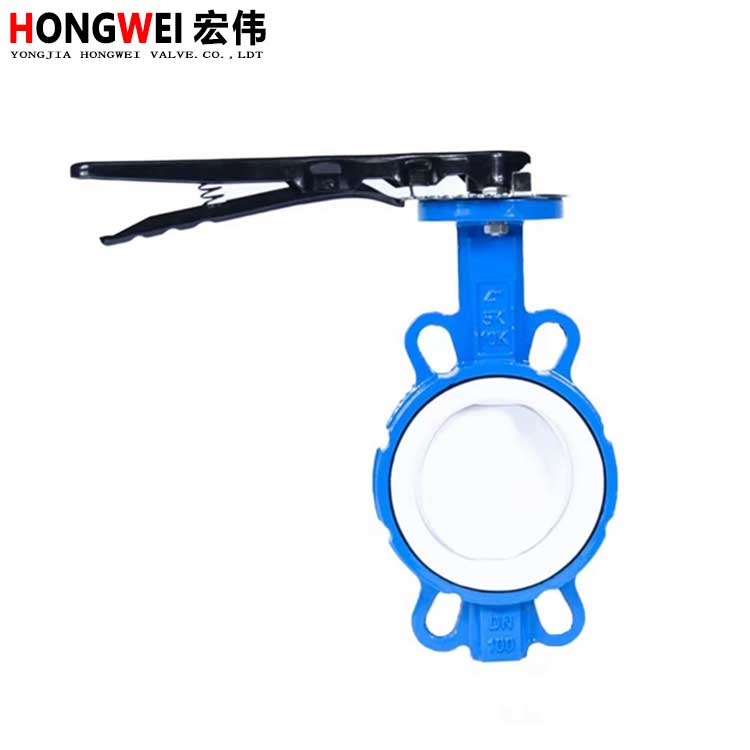

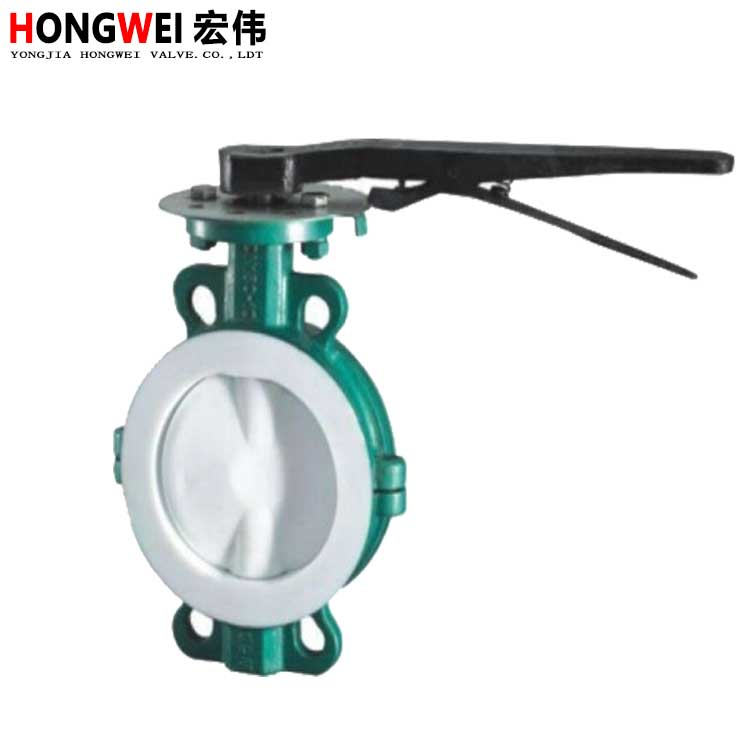

全衬氟对夹蝶阀/D71F46 F4全衬氟手动对夹蝶阀

公称通径

DN(mm)

50～1200

公称压力

PN(MPa)

1.0

试验压力 Ps(MPa)

密封试验

1.1

强度试验

1.5

适用介质

强酸、强碱及强腐蚀性气体等

适用温度

- 85℃-205℃

名称

材料

阀体

铸铁、球墨铸铁、碳钢等内衬

阔板

铸铁、球墨铸铁、碳钢等全衬

阀杆

碳钢、 2C r13、不锈钢衬

密封圈

由阀体衬垫构成、阀板全衬

填料

氟塑料、柔性石墨

通径 Diameter

尺 寸

mm

ihch

L

D

D1

H

H1

Z-φ6d

a

50

2

43

160

125

75

130

4-φ18

45°

65

21/2

46

180

145

90

140

4-φ18

45°

80

3

46

195

160

95

160

4-φ18

22°30´

100

4

52

215

180

105

180

4-φ18

22°30´

125

5

56

245

210

135

200

4-φ18

22°30´

150

6

56

280

240

145

220

4-φ22

22°30´

200

8

60

335

295

175

260

4-φ22

22°30´

250

10

68

390

350

205

290

4-φ22

15°

300

12

78

440

400

245

340

4-φ22

15°

350

14

78

500

460

275

370

4-φ22

11°15´

400

16

102

565

515

305

400

4-φ26

11°15´

450

18

114

615

565

330

425

4-φ26

9°

500

20

127

670

620

362

480

4-φ26

9°

600

24

154

780

725

445

560

4-φ30

9°

700

28

165

895

840

515

620

4-φ30

7°30´

800

32

190

1015

950

580

680

4-φ33

7°30´

900

36

203

1115

1050

620

720

4-φ33

6°26´

1000

40

216

1230

1160

725

780

4-φ36

6°26´

1200

48

254

1455

1380

820

900

4-φ39

5°38´
