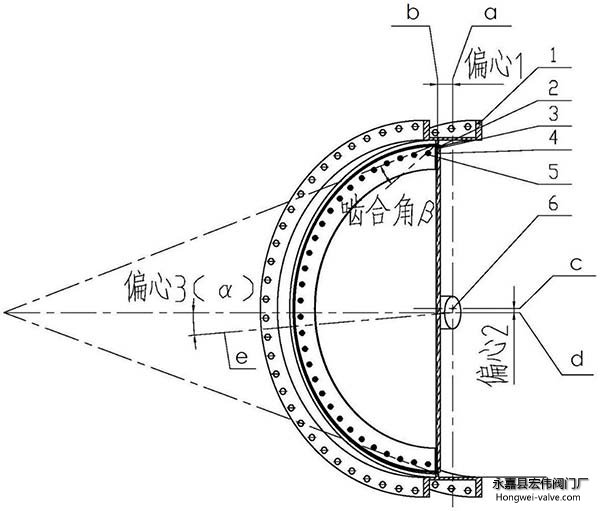

蝶阀三偏心原理图
阀门采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，延长了阀门的使用寿命。
偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
三偏心蝶阀优点
第一个偏心：阀轴位于阀板轴后面，使得密封能够*紧密环绕接触整个阀座
第二个个偏心：阀轴 线偏离管道和阀门 线，这就免受阀门开启和关闭的干扰
第三个偏心：阀座锥体轴偏离阀 线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
三偏心蝶阀的缺点
再的事物都会多多少少有一些缺陷和不，三偏心蝶阀也不例外，它的缺点有以下两点
1、三偏心蝶阀的特殊工艺，蝶板的结构都会比较厚，所以如果在小口径管路上使用三偏心结构的蝶阀，在开启状态下蝶板对于管道内流通介质的阻力会很大，流阻大，所以一般来说三偏心蝶阀不适应于DN200以下小口径管路之中
2、在常开管路中，三偏心蝶阀阀座密封面和蝶板上的多层次密封圈都会受到正面冲刷，时间长了会对阀门的密封性能产生影响
 |
