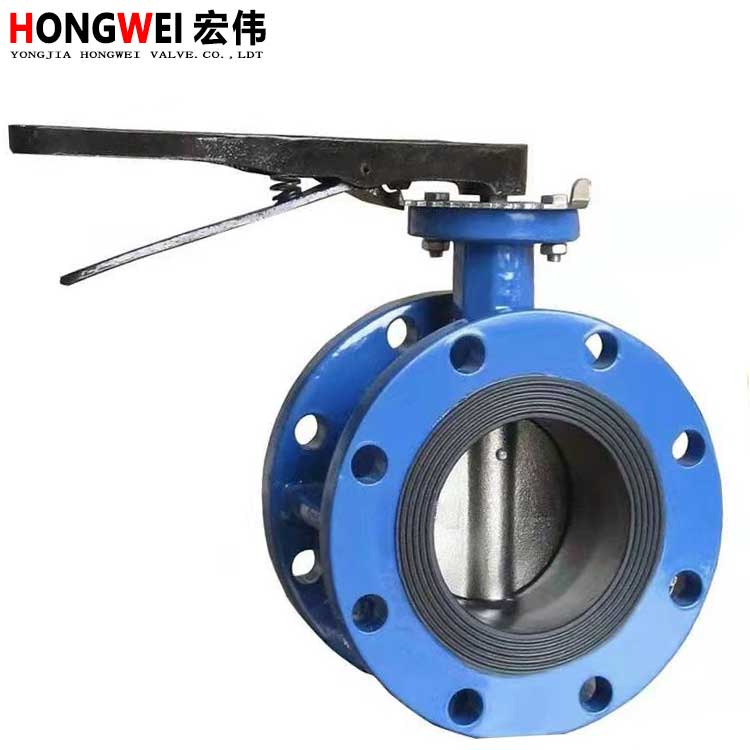

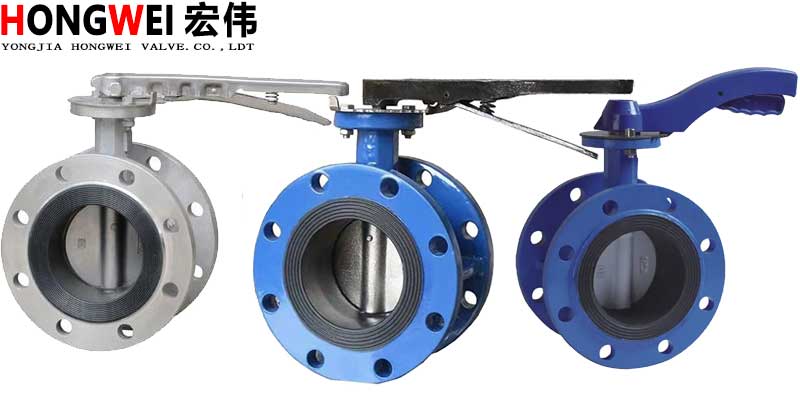

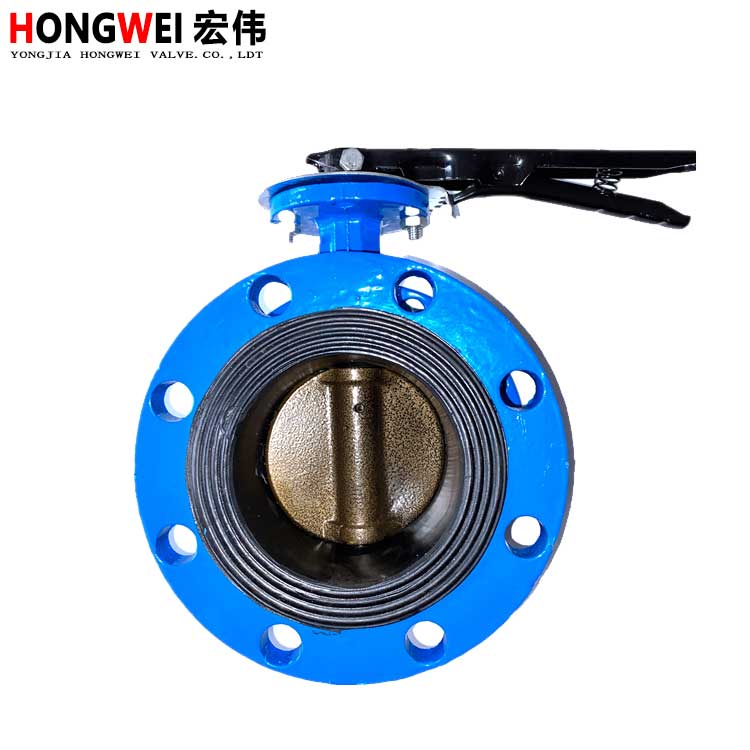

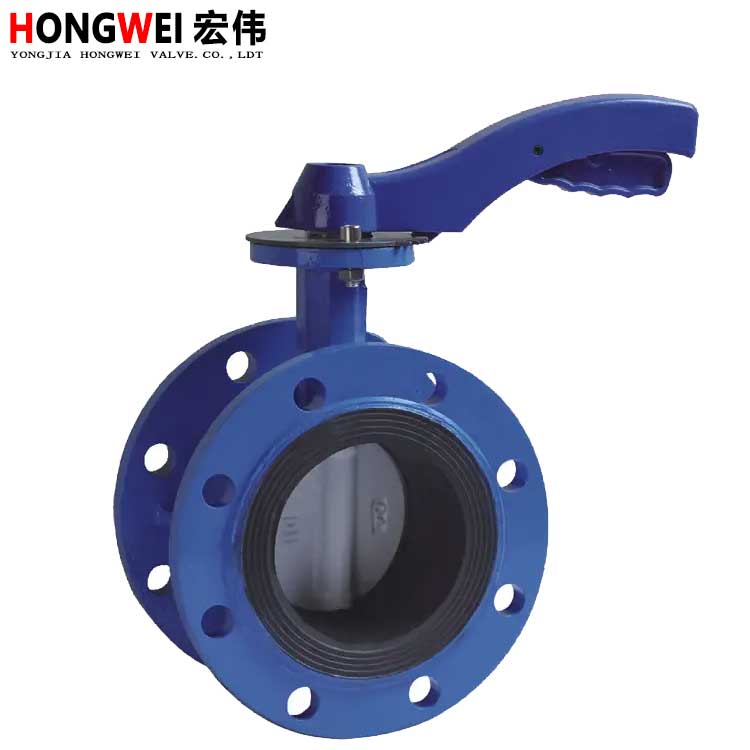

手动法兰蝶阀/D41X-10手动软密封法兰蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

D41X-10手动软密封蝶阀 D41X-16法兰式软密封蝶阀产品特点
1、结构简单，力矩小，操作方便、迅速；
2、具有良好的流量调节功能和密封性能，气压测试泄露为零
3、合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好
4、可装配电动执行器、气动执行器，实现远程大规模集中控制
D41X-10手动软密封蝶阀 D41X-16法兰式软密封蝶阀执行标准
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
D41X-10手动软密封蝶阀 D41X-16法兰式软密封蝶阀主要零件材料

零件名称	材料
阀体	铸铁球墨铸铁铸钢
蝶板	铸铁球墨铸铁尼龙涂层板衬胶板 CF8 CF8M 2507 1.4529
密封圈	丁晴橡胶(NBR) 三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
阀杆	45# 1Cr13
填料	O型圈柔性石墨

D41X-10手动软密封蝶阀 D41X-16法兰式软密封蝶阀主要外形尺寸

DN	L	H	H0	A	B	D	D1	D2	n-d	重量KG
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
