对夹手动蝶阀

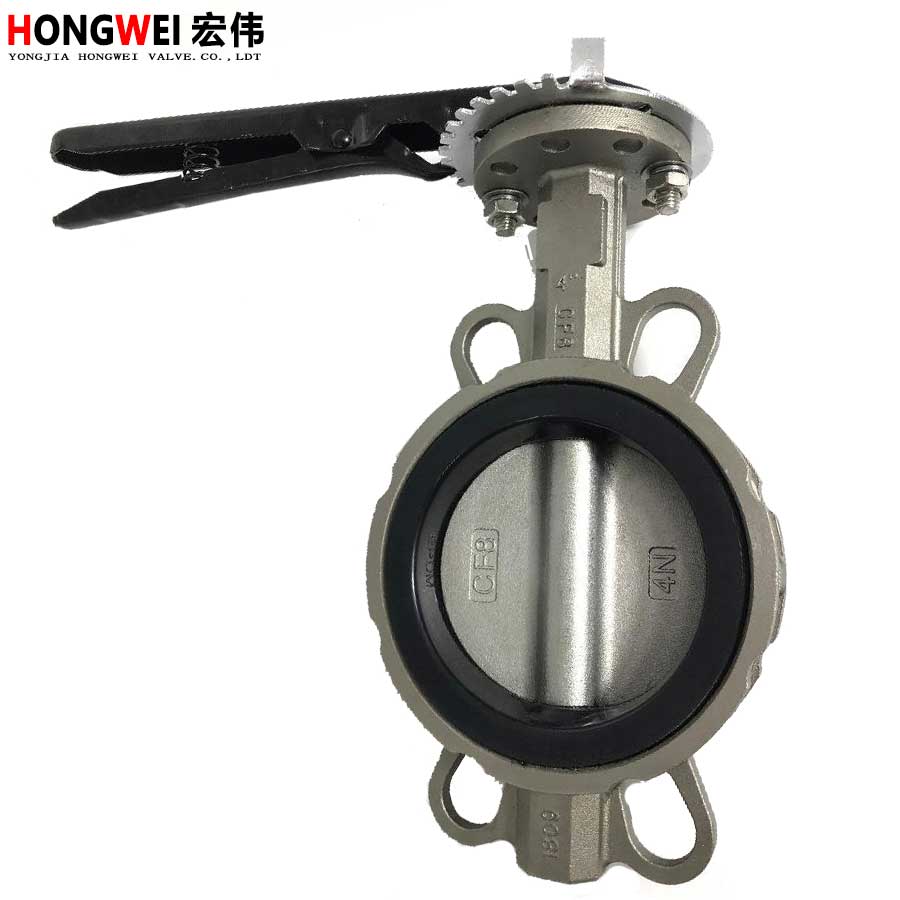

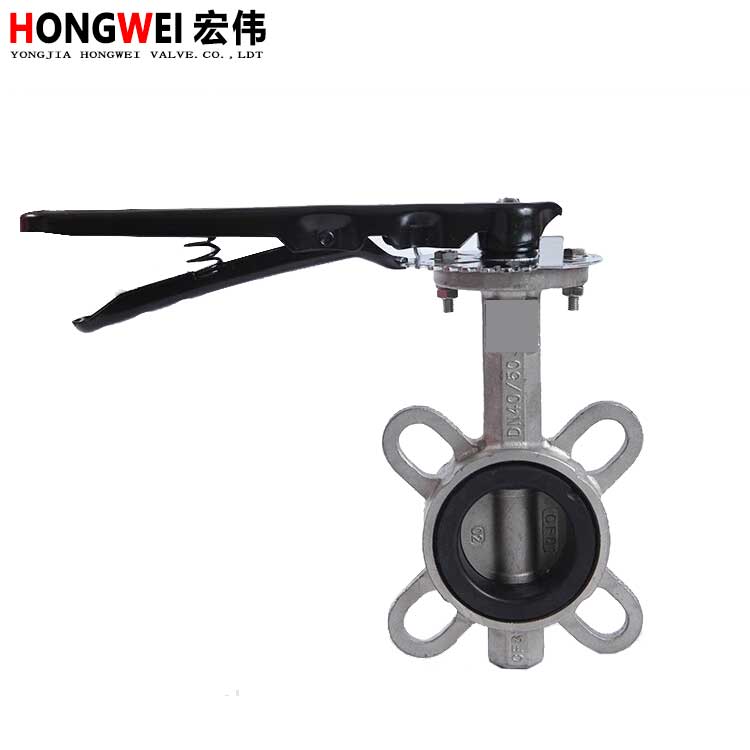

对夹手动蝶阀/不锈钢D71X软密封对夹蝶阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍


产品特点

1、本阀采用中线结构，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

主要结束参数



公称通经DN（mm)
50～2000
50～1600
公称药理PN（MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、天然气、油品及腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
手动、蜗轮传动、电动、气动、液动



主要零部件材料



零件名称
材料
阀体
CF8、CF8M、CF3、CF3M、WCB、QT4500、HT200、HT250
蝶板
CF8、CF8M、CF3、CF3M、WCB、QT4500、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨



执行标准



制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92



D71X-6/10/16P不锈钢对夹式软密封蝶阀主要外形连接尺寸 单位：mm



DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
44
125
48
125
48
65
46
70
250
270
110
130
44
145
48
145
48
80
46
83
275
270
110
150
48
160
88
160
88
100
52
105
316
270
110
170
48
180
88
180
88
125
56
115
340
310
110
200
88
210
88
210
88
150
56
137
376
310
110
225
88
240
8-22
240
8-22
200
60
164
430
353
150
280
88
295
8-22
295
8-22
250
68
206
499
353
150
335
128
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26



产品尺寸















温馨提示：“对夹手动蝶阀/不锈钢D71X软密封对夹蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：0577-6737 1610    微信手机同号：136 2655 0179
