详细介绍

产品概述
气动通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

主要参数

公称压力（MPa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

主要零件材料

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

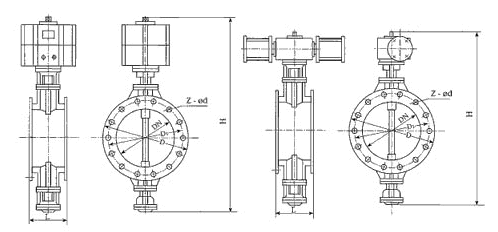

TD641W气动通风蝶阀主要外形连接尺寸单位：mm

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1350	490	168	12
900	1040	990	200	1450	540	168	14
1000	1140	1090	220	1550	590	208	14
1100	1240	1190	220	1800	640	208	14
1200	1340	1290	240	1900	690	208	14
1300	1440	1390	240	2020	760	208	16
1400	1540	1490	260	2120	810	248	16
1500	1640	1590	260	2220	860	248	16
1600	1740	1690	280	2390	980	248	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
