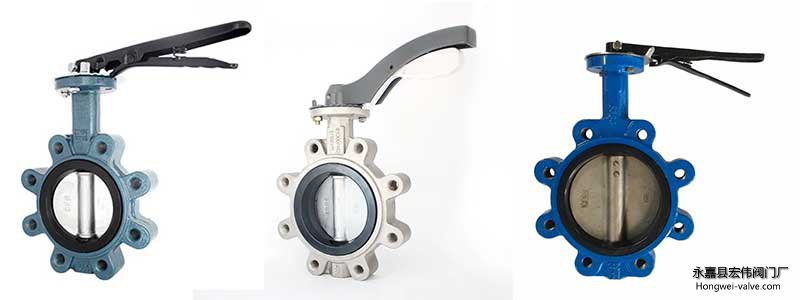

手动对夹美标蝶阀/LDT71X美标对夹手动蝶阀

手动对夹美标蝶阀

一、LDT71X-150LB美标凸耳式蝶阀执行标准：

设计标准：GB/T2238-1989

法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992;JB/T9092-1999

阀门设计按国标 GB 12238-89

二、LDT71X-150LB美标凸耳式蝶阀产品特点：
1、流量特性趋直线，调节性能好。

2、驱动方式可选择手动、电动或气动。

3、密封件可更换，且密封可靠达到双向密封。

4、小巧轻便，容易拆装及维修，并可在任意位置安装。

5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

三、LDT71X-150LB凸耳式对夹美标蝶阀主要零件材料：

名称Name	材料Materials
阀体Body	灰铸铁、球墨铸铁、铸钢、304不锈钢、316不锈钢、316L不锈钢Cast Iron,Ductile Iron,Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L
阀板Disc	球铁尼龙、球铁电镀、304不锈钢、316不锈钢、316L不锈钢、双相不锈钢、铝青铜Ductile Iron Coated by Nylon,Ductile Iron Coated by Nickel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L,Duplex Stainless Steel,Aluminum Bronze
阀座Seat	三元乙丙、丁腈、聚四氟乙稀、耐磨乙丙、耐温乙丙、氟橡胶、硅橡胶EPDM,NBR,PTFE,Wear-resistant EPDM,High-temperature EPDM,Fluorine Rubber,Silicon rubber
阀轴Stem	45#碳钢、304不锈钢、316不锈钢、416不锈钢Carbon Steel 45#，Stainless Steel 304，Stainless Steel 316，Stainless Steel 416
产品型号Products Model	LDT71X-150LB
公称通径 Normal Diameter	1 1/2-6”
公称压力 Normal Diameter	150LB

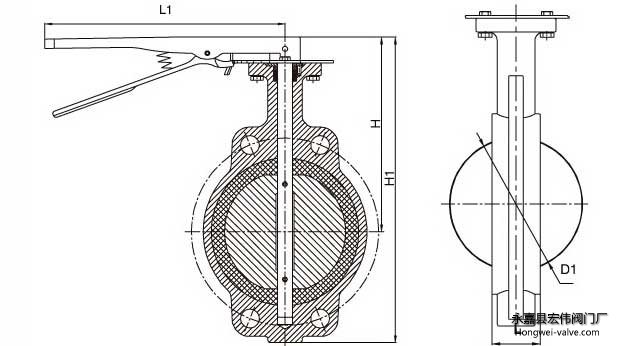

四、DT71X-150LB凸耳式对夹美标蝶阀规格尺寸： Unit/单位;mm
