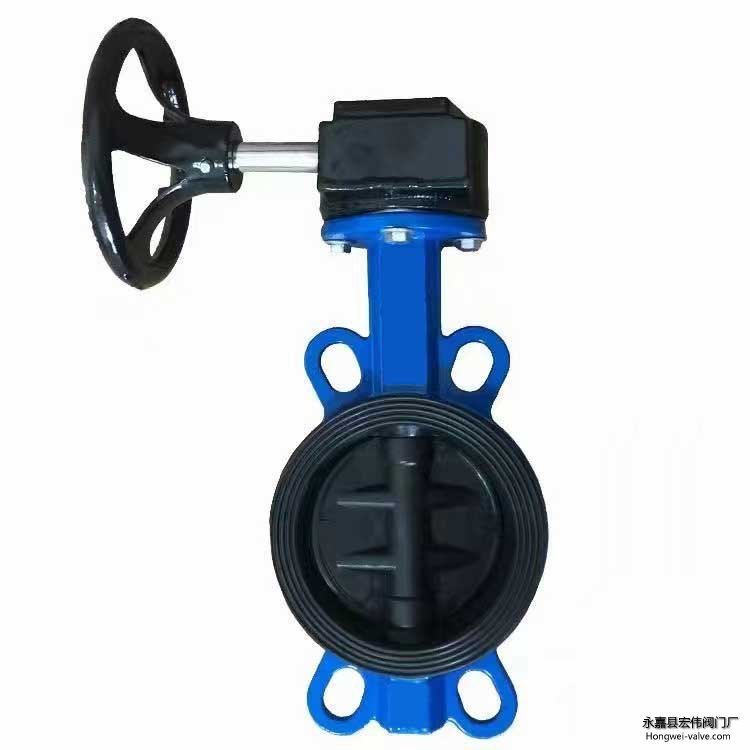

手动衬胶蝶阀/手动对夹衬胶蝶阀D371J 全衬胶蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

品牌 :	宏伟阀门	型号 :	D371J-10/16
结构形式 :	对夹,法兰	加工定制 :	是
材质 :	球墨铸铁,铸钢,不锈钢	连接形式 :	对夹
适用介质 :	蝶阀	压力环境 :	1.0-2.5MPA
工作温度 :	100	标准 :	大型
流动方向 :	国标	驱动方式 :	手动涡轮电动气动
零部件及配件 :	常温	用途 :	二通式
类型(通道位置) :	水耐腐蚀油品	名称	全衬胶蝶阀

产品概述
采用阀体衬橡胶，阀板橡胶包覆，可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动。蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

主要密封圈耐温与适用介质
主要密封圈耐温与适用介质密封圈材料代号适用温度适用介质NR≤85℃水、空气、酸碱类CR≤85℃ 、酸碱类NBR≤100℃水、油品EPDM≤120℃水、蒸汽、一般酸碱类FKM≤150℃水、蒸汽、强酸碱类
主要零件材料主要零件材料阀体铸铁、球墨铸铁、碳钢、不锈钢蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶阀杆碳钢镀镍磷、不锈钢阀座密封圈天然胶NR、氯丁胶CR、胶NBR、三元乙丙胶EPDM、氟橡胶FPM动装置组合件
试验标准
压力等级：PN（MPa）　1.0　1.6
测试：衬里层：火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

手动全衬胶蝶阀结构特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
注：衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
全衬胶蝶阀
