byscz插板阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

产品特点
本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。

主要零件材料及连接尺寸

零件名称
材料
零件名称
材料
阀体
1CF18Ni9TiCF8M
　　CF8 　CF3M
　　CF3　 WCB
阀杆
1CF18Ni9Ti
阀座密封圈
橡胶或PTFE
支架
不锈钢
阀体间密封垫片
橡胶或PTFE
填料压盖
不锈钢
阀体
1CF13Ni9TiCF3M
　　CF8 　CF8M
　　CF3　 2CF13
填料
石墨或PTFE
阀体装配螺栓
B7
填料压盖螺栓
B7

注：橡胶牌号取决于介质性质和适用温度。阀板材质牌号取决于介质性质。

主要外形及连接尺寸

DN
L
Φ1
H
H2
N-M

汽缸直径(mm)
PN0.6
PN1.0
50
40

125
397
51
4-M16
50
65
40

145
418
67
4-M16
65
80
50

160
579
82
4-M16
80
100
50

180
612
102
8-M16
100
125
50

210
710
127
8-M16
125
150
60

240
816
152
8-M20
150
200
60

295
990
202
8-M20
200
250
70

350
1106
253
12-M20
250
300
70
70
400
1264
303
12-M20
300
350
80
80
460
1575
353
16-M20
350
400
80
80
515
1562
402
16-M22
400
450
90
90
565
1750
452
20-M22
450
500
90
90
620
1994
502
20-M22
500
600
100
100
725
2040
603
20-M27
600

壳体试验和密封试验

1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不作此项试验。

4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定，其他技术要求按JB/Z 234的规定。

静压寿命实验次数
金属密封
DN≤150mm
1200次
DN≥200-400mm
1000次
DN≤450mm
800次
非金属密封
DN≤150mm
1400次
DN≤200-400mm
1200次
DN≤450mm
1000次

注：1、金属密封指密封副材料是金属-金属。2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

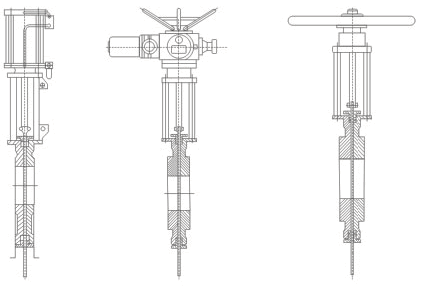

产品尺寸

温馨提示：“byscz插板阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
