主页 > 阀门产品 > 闸阀 >

Z15W丝口闸阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

产品说明
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

主要技术参数和性能指标
公称通径：DN15-DN100
公称压力：1.6Mpa
工作介质：水、油、汽
工作温度：t≤170℃
管螺纹符合ISO228标准

性能规范
型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度(水)(Mpa)
密封(水)空气
低压密封空气(Mpa)
Z4IH6C
Z41W6P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

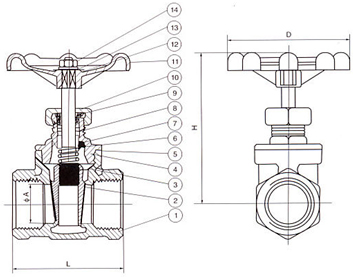

主要零件材料

序号NO.

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯PTFE

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铬牌

铝

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304

主要连接尺寸及重量 单位：mm

SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100

主要外形尺寸

DN
规格
A
B
C
D
10
3/8
42
9.5
66.5
45
15
1/2
43
12.8
71
55
20
3/4
46
17
76
55
25
1
53
21
87.5
60
32
1 1/4
55
27
101
68
40
1 1/2
58
34
111
72
50
2
66.5
45
128
80
65
2 1/2
80
55
155
98
80
3
83
66
180
110
100
4
101
87
218
126

产品尺寸

温馨提示：“Z15W丝口闸阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
