RVCX(Z45X)暗杆软密封闸阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

产品概述
暗杆弹性座封闸阀，零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

主要技术参数
公称压力：1.0～2.5MPa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm
适用介质：水、油、气等
试验标准：GB13927 AP1598

主要零部件材料

名称	材料
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓	碳化处理
密封圈	丁腈橡胶
阀盖	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
“O” 形密封圈	丁腈橡胶
止推轴承	锡青铜
螺栓	不锈钢
压盖	球墨铸铁、铸钢
防尘罩	丁腈橡胶
手轮（传动帽）	铸铁

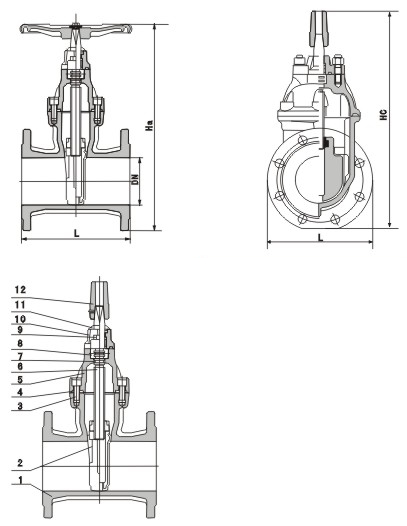

主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
HA	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
HC	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
