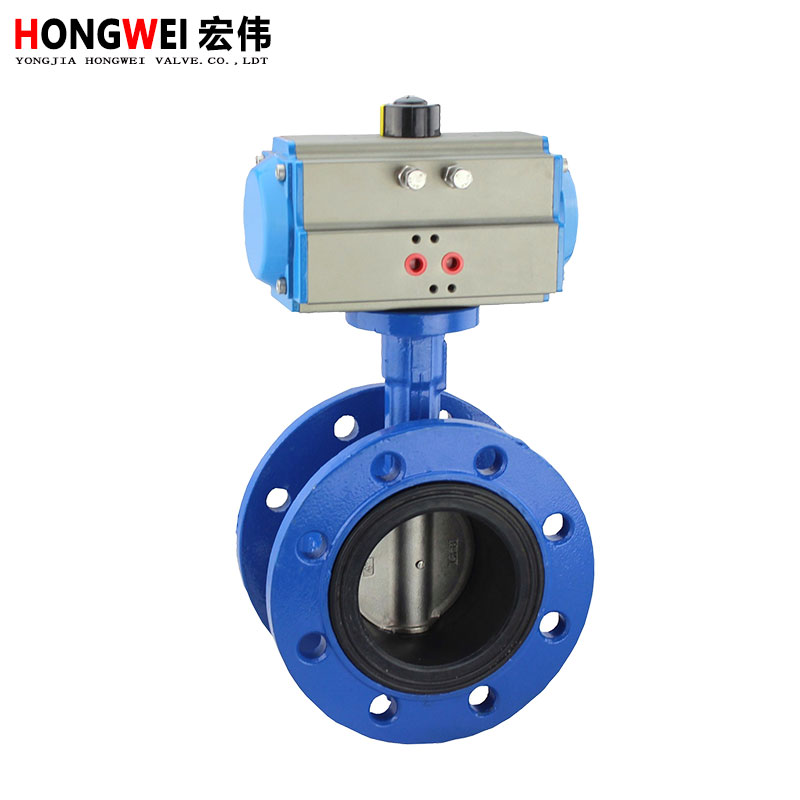

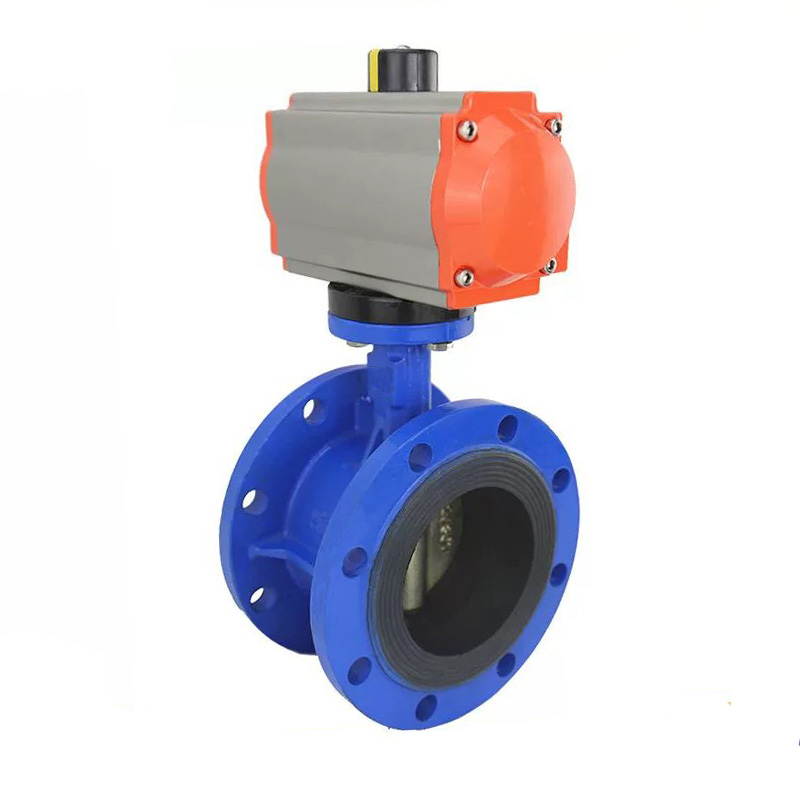

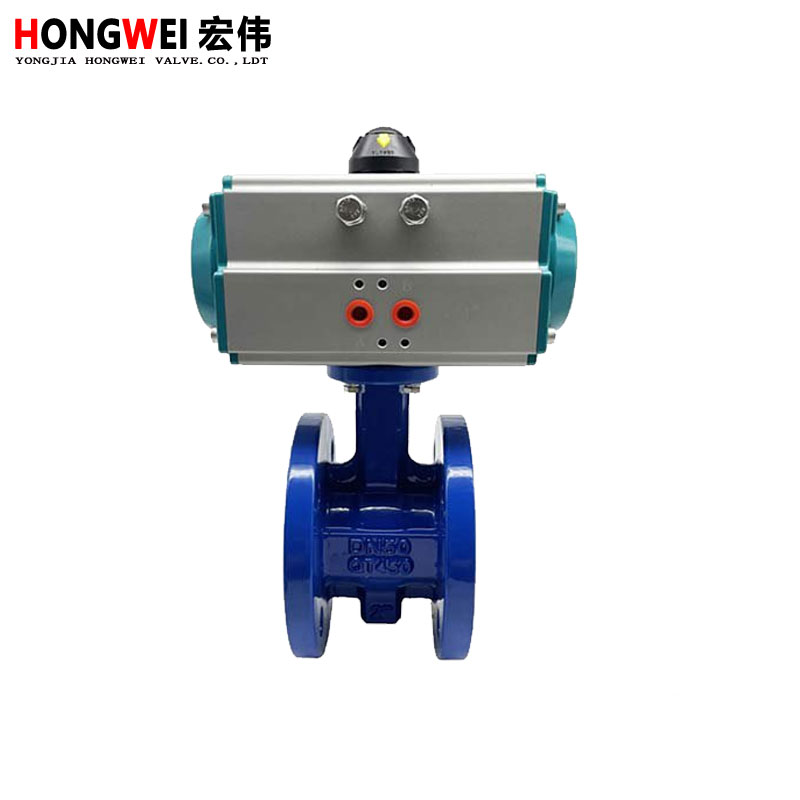

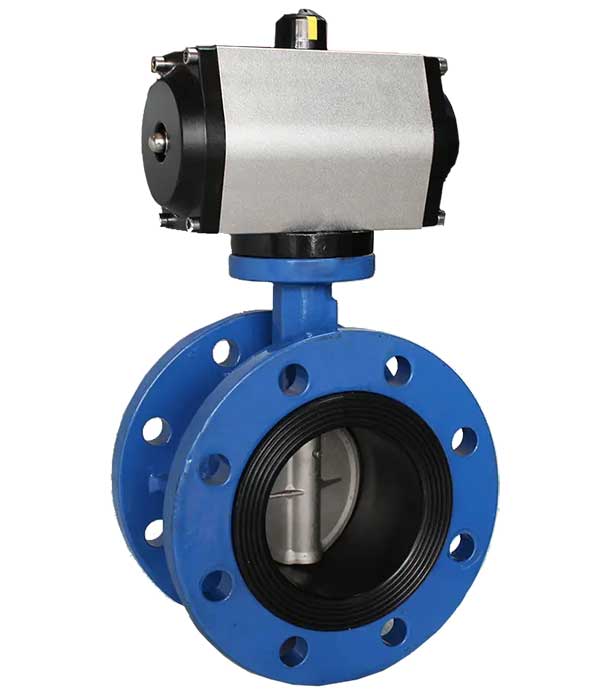

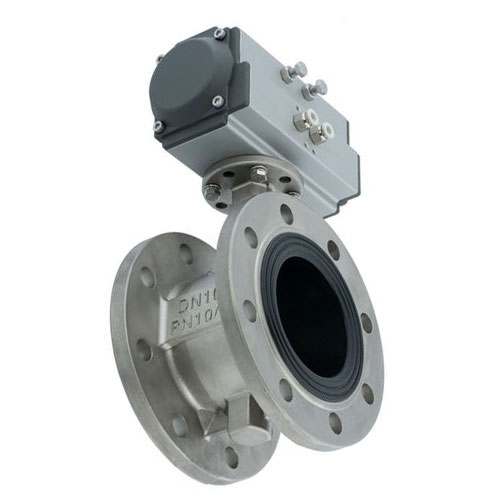

法兰气动蝶阀/软密封法兰式气动蝶阀D641X

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍


气动法兰蝶阀(型号:D641X/F-16C/Q)

主要技术参数:
公称通径:DN(mm)、15~800
公称压力:PN(MPa):0.6、1.0、1.6
试验压力:强度试验:0.9、1.5、2.4
密封试验:0.66、1.1、1.76
气密封试验:0.6、0.6、0.6
适用介质:空气、水、污水、蒸气、煤气、油品等。
驱动形式:手动、蜗杆蜗轮传动、气传动、电传动。
阀体:球墨铸铁、铸钢、合金钢、不锈钢
蝶板:铸钢、不锈钢及特殊材料
密封圈:各种橡胶、聚四氟
阀杆:2Cr13、不锈钢
填料:O型圈、柔性石墨O

蝶阀标准规格:
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

技术参数:
介质:水、气、油品及腐蚀性流体
气压:单作用(5-7bar);双作用(4-7bar)
限位开关:实现反馈远程信号
电气连接:接线盒式、电缆引线式

主要特点为:
 小巧轻便,容易拆装及维修,并可在任意位置安装;
 结构简单、紧凑,操作扭矩小,90°回转开启迅速;
 流量特性趋直线,调节性能好;
 蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点;
 蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏;
 密封件可更换,且密封可靠达到双向密封;
 蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类;
 该阀可设计成法兰连接和对夹连接;
 驱动方式可选择手动、电动或气动;
 设计新颖、合理、结构独特,重量轻,启闭迅速;
 操力矩小,操作方便,省力灵巧;
 可以任何位置安装,维修方便;
 密封件可以更换,密封性能可靠达到双向密封零泄漏;
 密封材料耐老化、耐腐蚀,使用寿命长等特点。







温馨提示:“法兰气动蝶阀/软密封法兰式气动蝶阀D641X”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
