气动对夹衬氟蝶阀/D671F4 F46铸钢气动对夹衬氟蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

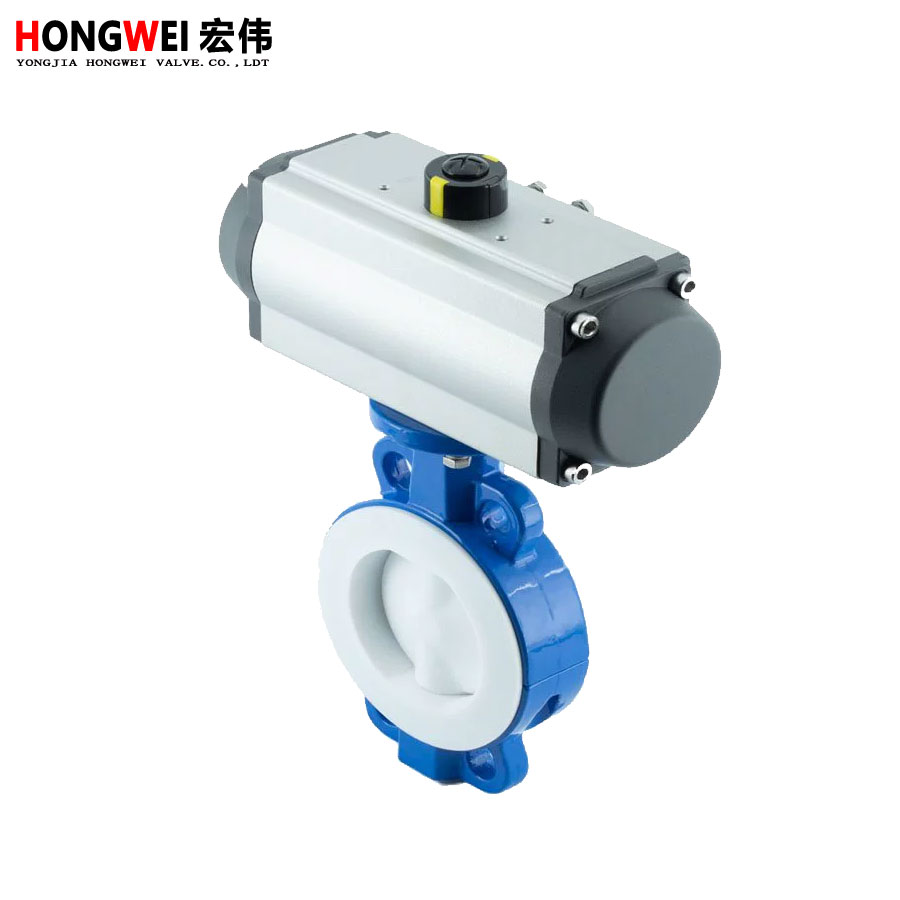

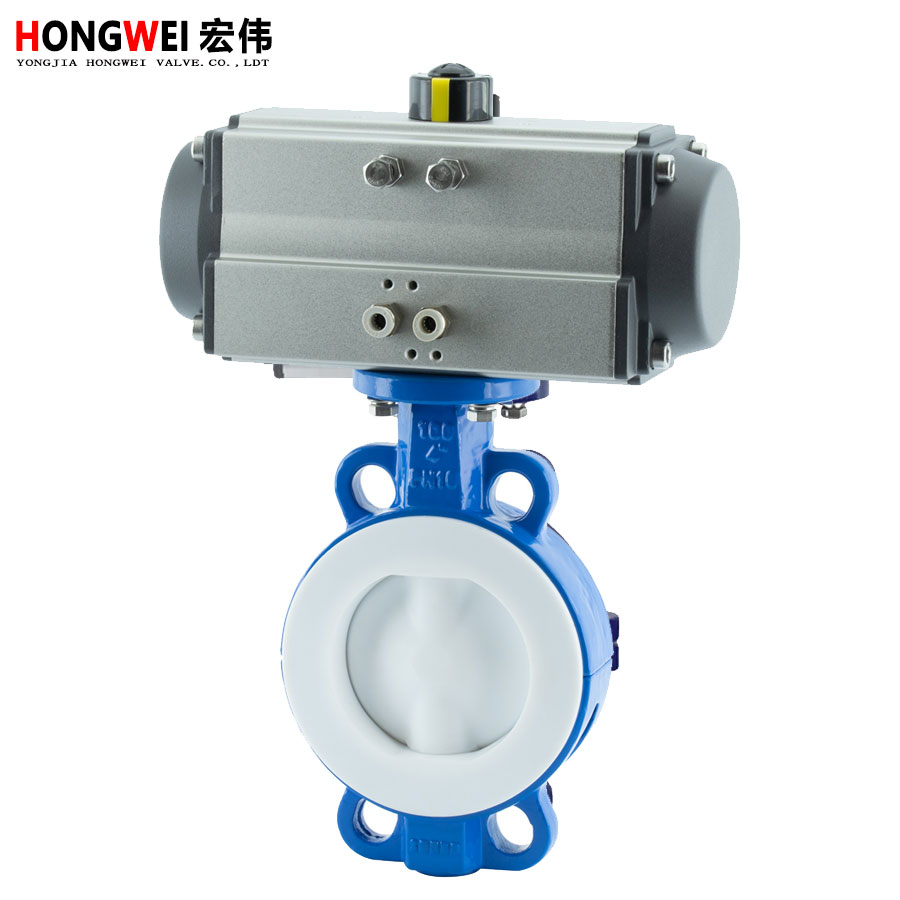

D671F4 F46气动衬氟蝶阀(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，D671F4 F46气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，D671F4 F46气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

D671F4 F46气动衬氟蝶阀主要特点

1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。

D671F4 F46气动衬氟蝶阀主要技术参数

阀体

阀体形式	直通铸造蝶阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

蝶阀内件

阀板形式	垂直板式(蝶形)
流量特性	线性

气动和执行机构

执行器型号	GT系列、ST系列、AT系列、AW系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

D671F4 F46气动衬氟蝶阀主要零件材料

阀体、底座	球墨铸钢、铸钢、不锈钢、全衬氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢、全衬氟
填料	V型聚四氟乙烯填料、柔性石墨填料

D671F4 F46气动衬氟蝶阀主要性能指标

回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV级标准
可调范围R	50：1

D671F4 F46气动衬氟蝶阀主要性能规范

公称通径DN(mm)	50-1800
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等

D671F4 F46气动衬氟蝶阀主要外形尺寸

公称通径DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

温馨提示：“气动对夹衬氟蝶阀/D671F4 F46铸钢气动对夹衬氟蝶阀”所有文字、数据、图片均只适用于参考实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：0577-6737 1610 微信手机同号：136 2655 0179
