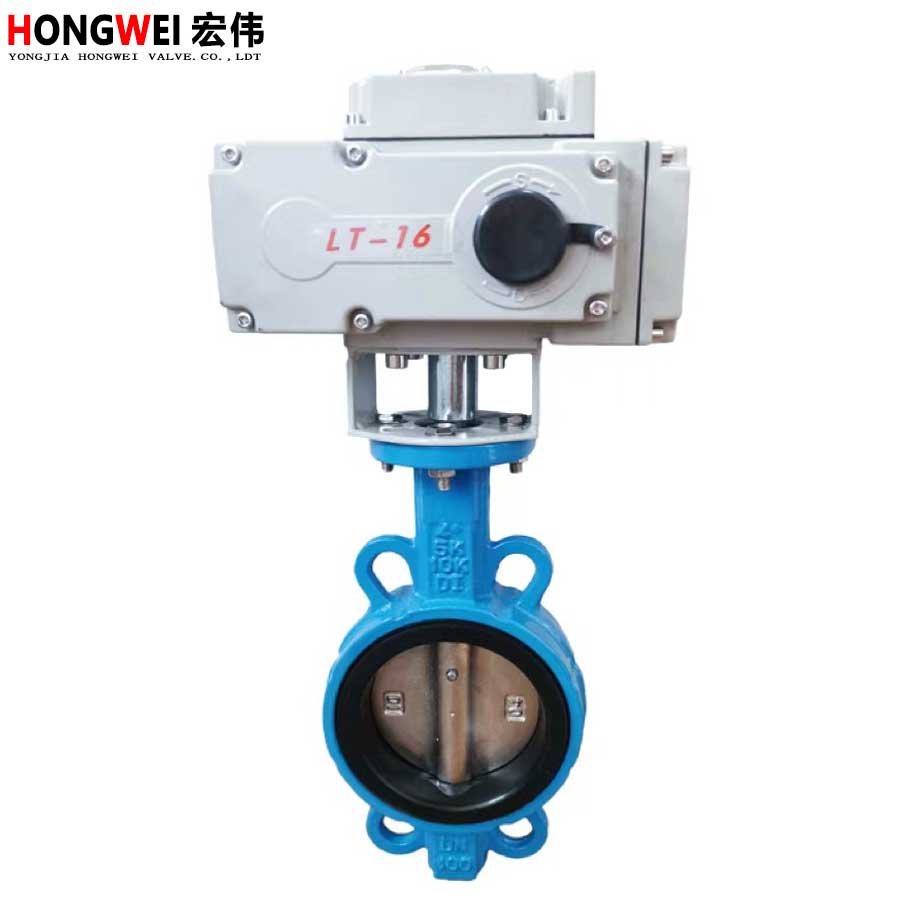

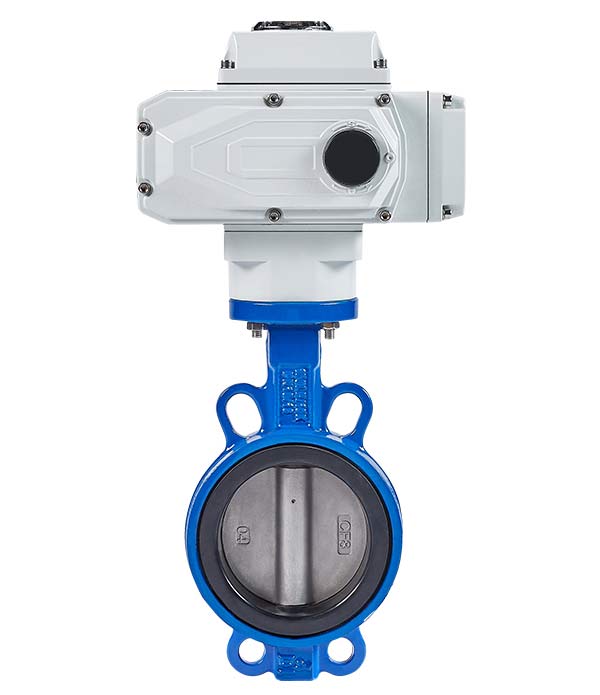

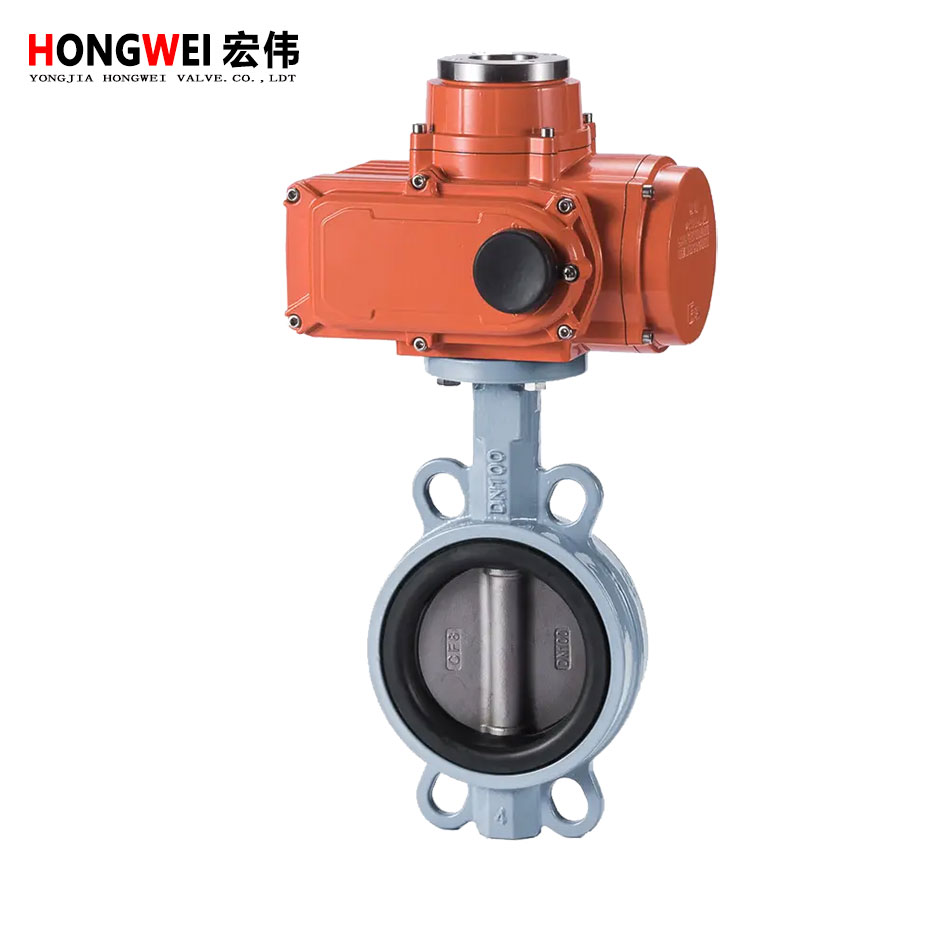

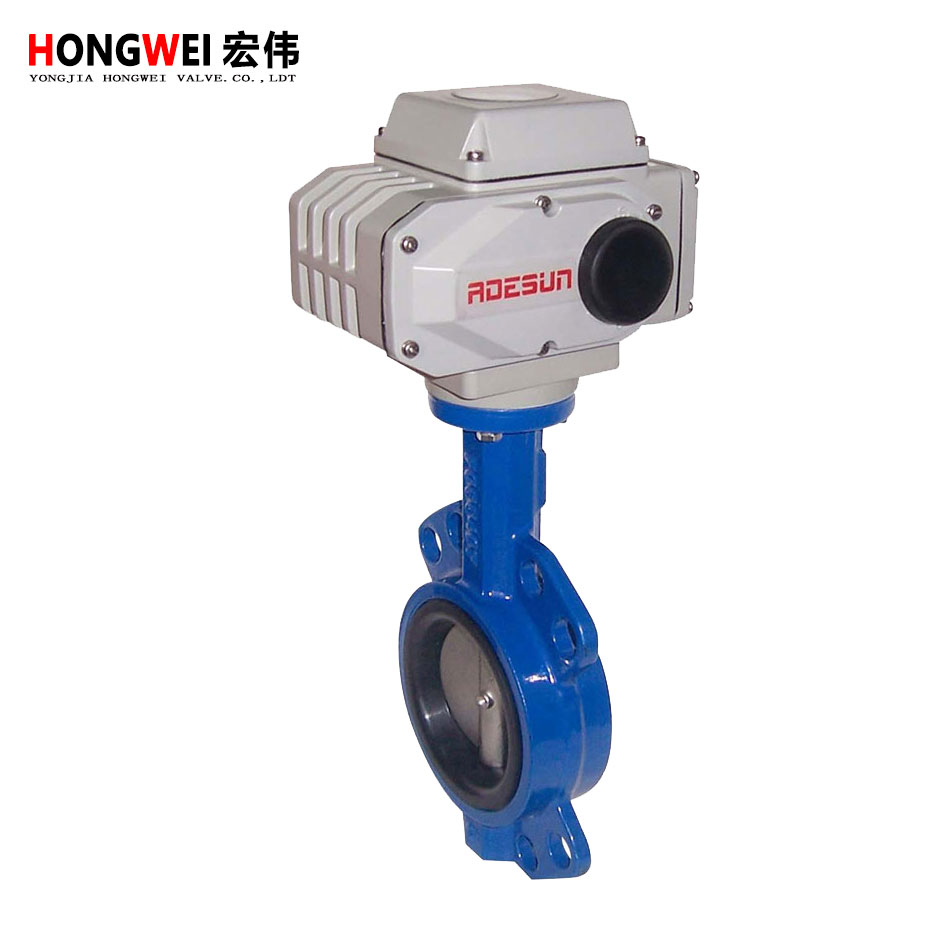

电动对夹蝶阀/球墨铸钢电动软密封蝶阀D971X

一、用途：

对夹电动蝶阀D971X安装于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。特别适用于双向密封和阀体易锈蚀场合。手动对夹蝶阀D71X是管线优先选用的常规蝶阀，结构简洁、流阻系数小，流量特性趋于直线，不会滞留杂物等。它既可做切断介质用，又可做调节介质的流量用。

二、特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
8、重量轻，安装方便，驱动扭矩较小。
9、蝶板于阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
10、蝶板外圆采用球面造型，提高了密封性能，延长了阀门的使用寿命。
11、阀体外表面喷涂环氧树脂，蝶板可根据用户要求喷涂覆层，如尼龙或F46类。

三、技术参数：

四、软密封对夹电动蝶阀零部件和材料

五、主要外形连接尺寸单位：mm

注:按工况要求配置电动执行器  电动执行器部分需要问我司技术人员加装
