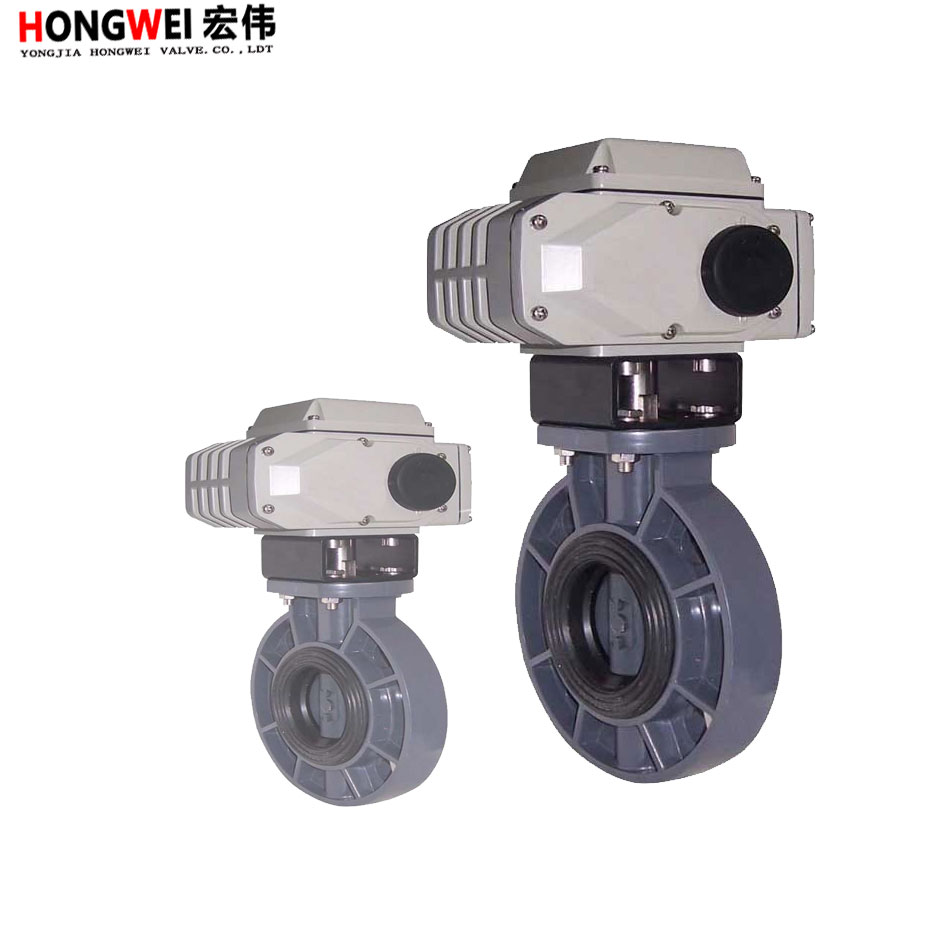

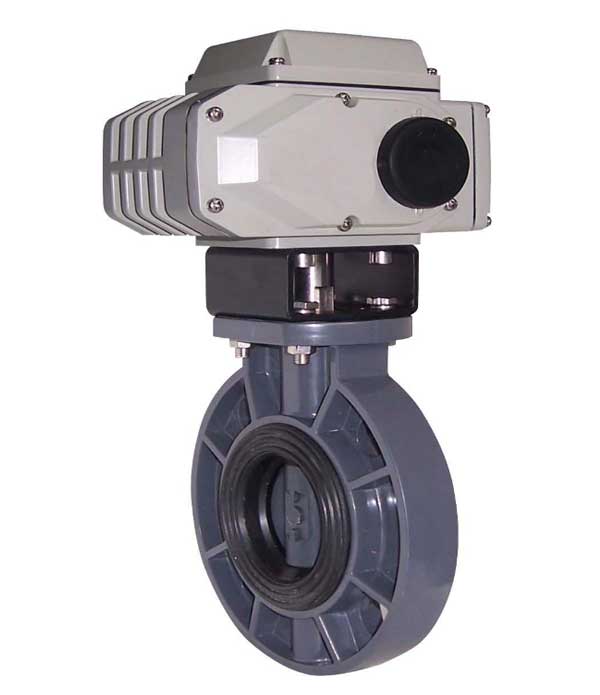

UPVC电动蝶阀/UPVC电动对夹塑料蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

UPVC电动蝶阀特点:

UPVC电动蝶阀又称(塑料电动蝶阀)它重量轻,,适应管径大,耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，瑞奇品质得到广大用户的认可与信赖。外型结构紧凑美观,本体重量轻容易安装,耐腐蚀性强,UPVC电动蝶阀应用范围广,材质卫生无毒,耐磨损,又容易拆卸,维护非常简单易行!

UPVC电动蝶阀主要参数:

公称通径： 50～300mm
公称压力： 1.0～1.6Mpa
适用温度： -30～+60℃
连接方式：对夹
阀体结构：A型
阀体材质：UPVC、CPVC、PP
阀芯材质：UPVC、CPVC、PP、PTFE
密封材质：FPM、EPDM、NBR
适用介质：弱酸碱及PVC兼容的食品工业化学溶剂

UPVC电动蝶阀执行器(电动)参数:

电动执行器	普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA调节型输入输出4-20mA
防爆电动执行器	EX dⅡBT4 EX d11 CT6调节型、开关型
电压	AC220V AC110V AC380DC12V DC24V DC110V

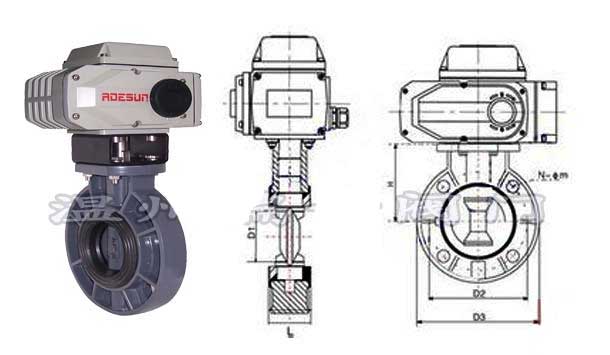

UPVC电动蝶阀结构尺寸图:

UPVC电动蝶阀主要外型尺寸

通径（mm）	英寸″	尺寸（mm）
通径（mm）	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
