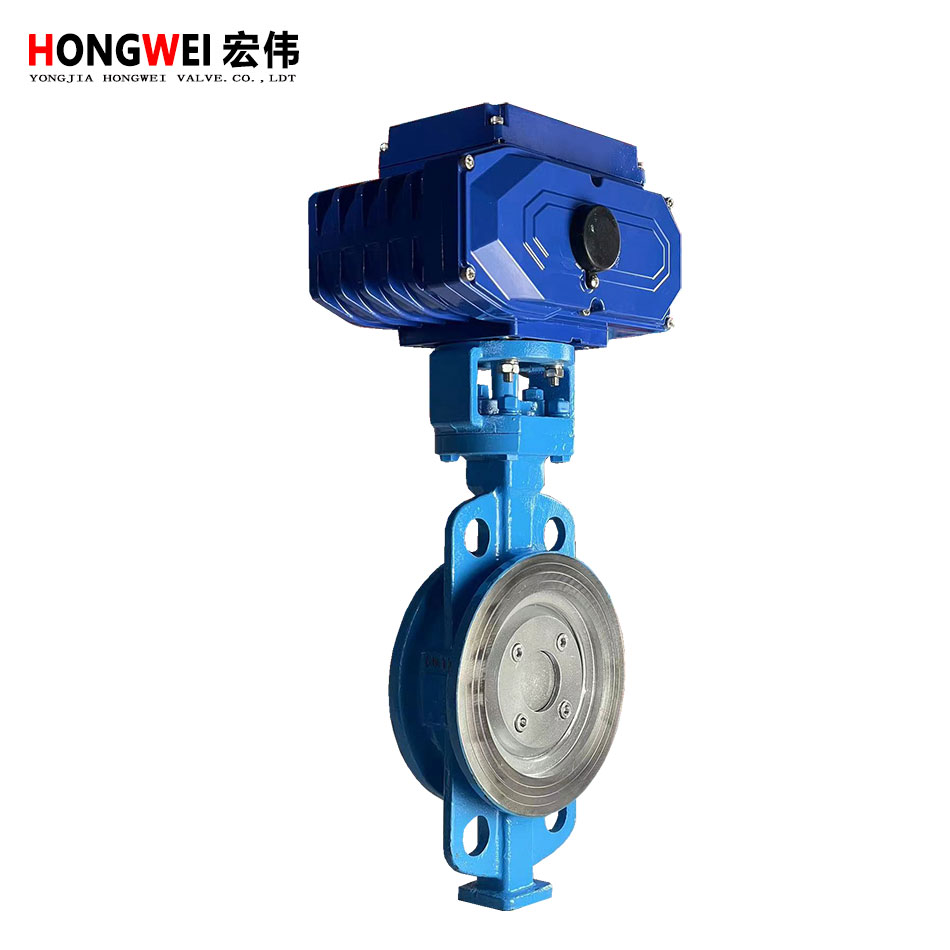

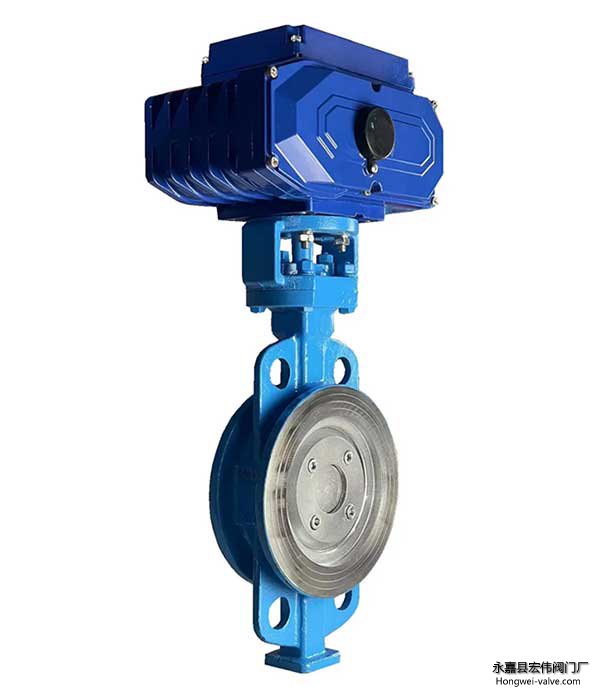

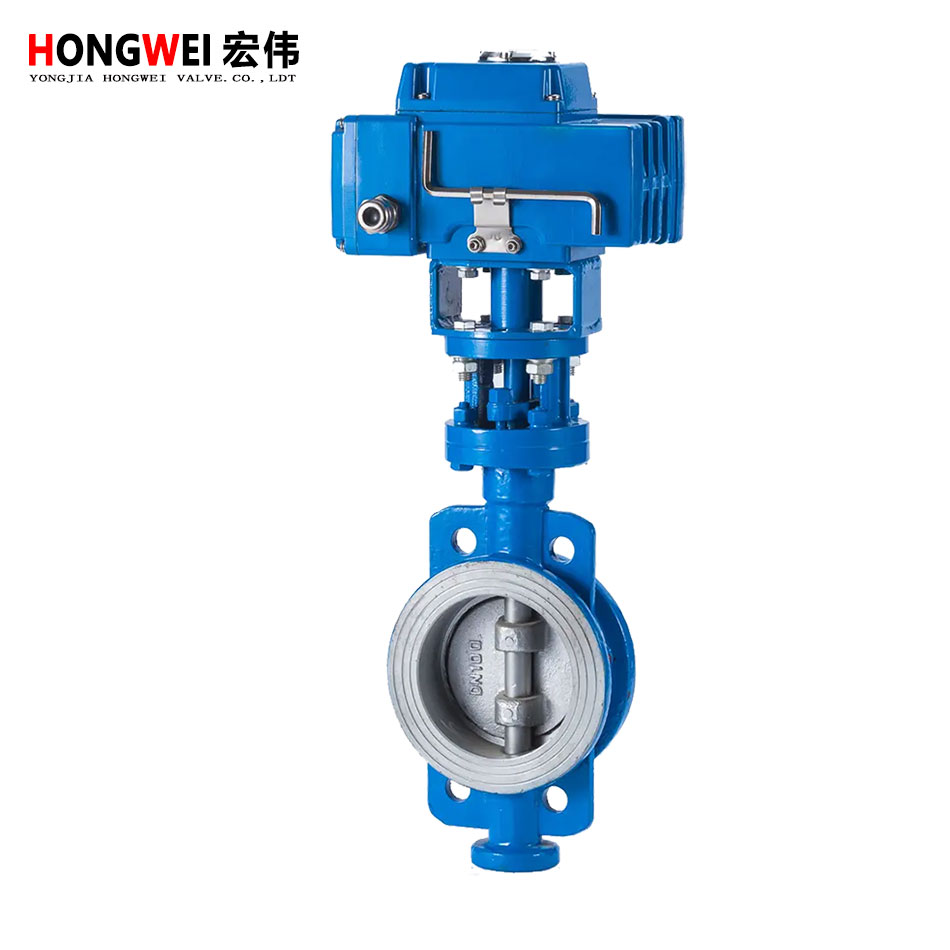

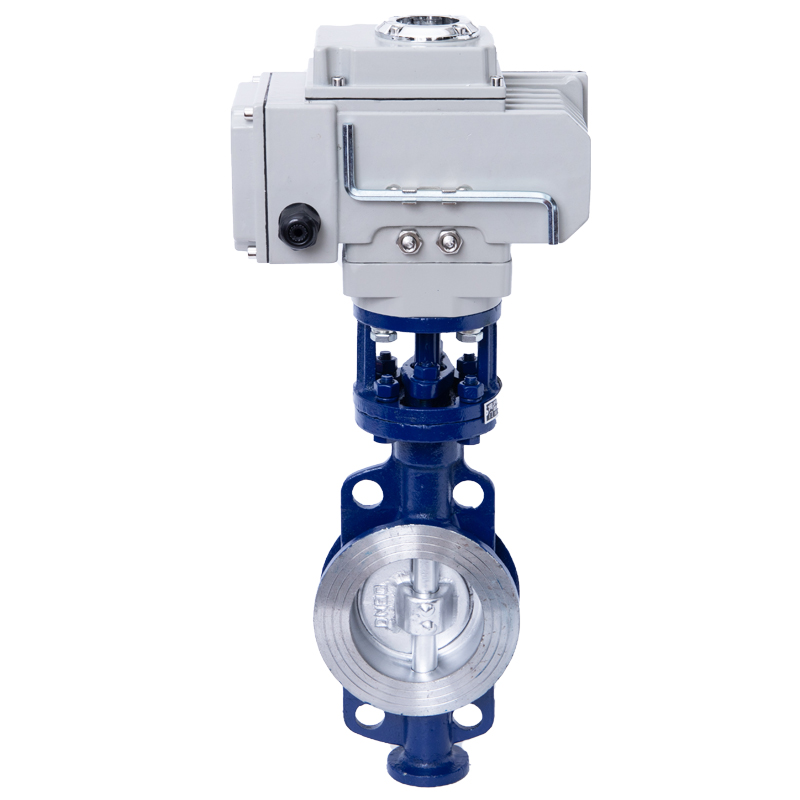

电动三偏心蝶阀/D973H铸钢硬密封对夹三偏心蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

D943H/D943W电动三偏心硬密封法兰蝶阀

产品简介：

电动三偏心硬密封蝶阀D943H电动三偏心硬密封法兰蝶阀/D943W电动硬密封不锈钢蝶阀/电动三偏心蝶阀/电动三偏心法兰蝶阀/电动法兰式蝶阀/
电动硬密封法兰蝶阀/电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。电动硬密封法兰
蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。电动硬密封法兰蝶阀被广泛用于介质温度
≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。

三维偏心几何形状：

偏心1：阀轴位于阀座后面，使得密封能够*紧密环绕接触整个阀座。

偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。

偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀致的压缩密封效果。

使用寿命更长的无磨擦密封

1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。

2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。

技术参数和性能

电动执行器技术参数		D943H电动硬密封法兰蝶阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN50～400mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	碳素钢、合金钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	碳素钢、合金钢、不锈钢
环境温度	-30°～60°	阀座密封	不锈钢
手动操作	附带手柄操作	结构形式	三维偏心
限位	电气、机械二重限位	温度	≤425℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气、油品及弱腐蚀性流体
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	零泄漏、使用寿命长、便于安装、耐高温高压

外形尺寸

公称通径DN	A	B	C	D	E	额定功率	额定电流
50	155	353	82.5	104	108	15W	0.2A
65	208	362	92.5	115	112	25W	0.5A
80	208	368	100	115	114	25W	0.5A
100	208	392	110	115	127	25W	0.5A
125	256	407	125	127	140	50W	0.8A
150	256	446	142.5	127	140	50W	0.8A
200	256	489	170	127	152	90W	1.0A
250	288	514	197.5	164	250	120W	1.2A
300	288	568	222.5	164	270	120W	1.2A
350	288	629	252.5	164	290	150W	1.2A
400	288	662	282.5	164	310	150W	1.2A
